PL-8000M
1,6 ТМукспондер 2×800G. Агрегирует клиентские сервисы 800GbE, 400GbE и 100GbE в сетях предельной ёмкости.
- 2 линейных канала по 800 Гбит/с
- Клиентские интерфейсы 100/400/800GbE
- Корпус 1U
Главная → Оборудование → DWDM PacketLight
DWDM и OTN — PacketLight Networks
Компактные платформы спектрального уплотнения в корпусах 1U: от 10G до 800G на канал, с шифрованием на первом уровне и полным набором инфраструктурных элементов — ROADM, усилителей и пассивной оптики.
Зачем это нужно
Одно оптическое волокно передаёт десятки независимых каналов на разных длинах волн. Вместо прокладки новых кабелей вы увеличиваете ёмкость существующей линии в десятки раз — и делаете это в корпусе высотой один юнит.
Оборудование PacketLight рассчитано на четыре типовых сценария: короткие соединения внутри города, каналы между центрами обработки данных, городские кольца Metro и магистральные линии большой протяжённости.
Что отличает линейку
- Плотность. До 8 Тбит/с в одном устройстве высотой 1U.
- Прозрачность. Клиентские сервисы Ethernet, OTN, SDH/SONET и Fibre Channel передаются без изменения формата и с минимальной задержкой.
- Шифрование в оборудовании. Layer-1 AES-256 (GCM) на скоростях до 400G — данные защищены на всём протяжении оптического канала.
- Управление. Веб-интерфейс, командная строка, SNMP и система управления элементами сети; интеграция со сторонними системами мониторинга.
Что мы делаем по проекту
- Расчёт оптического бюджета линии и подбор длин волн
- Выбор конфигурации: транспондер, мукспондер или ADM
- Подбор усилителей и компенсации дисперсии под протяжённость
- Поставка комплекта, включая пассивную оптику и трансиверы
- Пусконаладка, настройка шифрования, обучение персонала
- Техническая поддержка и ЗИП
Высокая ёмкость
Транспондеры и мукспондеры 100G – 8T
Передают любой набор клиентских сервисов до 800GbE, а также каналы Fibre Channel 32G и 64G. Подходят для коротких линий, соединений между ЦОД, городских и магистральных сетей.
PL-8000G
8 ТТранспондер 10×800G — максимальная ёмкость в линейке производителя для сетей сверхвысокой пропускной способности.
- 10 линейных каналов по 800 Гбит/с
- Клиентские интерфейсы 100/400/800GbE
- Корпус 1U
PL-4000G
4,8 ТТранспондер 12×400G (или 48×100G) для сетей высокой ёмкости.
- 12 каналов по 400 Гбит/с
- Клиентские интерфейсы 100GbE и 400GbE
- Корпус 1U
PL-4000T
1,6 ТТранспондер 4×400G с гибким выбором скорости линии — 200, 300 или 400 Гбит/с на длину волны.
- 4 канала 200/300/400 Гбит/с
- Клиентские интерфейсы 100GbE, 400GbE, OTU4
- Корпус 1U
PL-4000M
600 ГМукспондер и мультиплексор ввода-вывода: агрегирует произвольный набор сервисов и скоростей в каналы 400G или 2×300G.
- Режимы мукспондера и ADM
- Смешанный набор клиентских сервисов
- Корпус 1U
PL-2000T
800 ГТранспондер 4×200G для сетей высокой ёмкости с клиентскими сервисами 100GbE и OTU4.
- 4 канала по 200 Гбит/с
- Клиентские интерфейсы 100GbE, OTU4
- Корпус 1U
PL-2000M
200 ГМукспондер 200G: собирает разнородные клиентские сервисы в одну спектральную составляющую.
- Линия 200 Гбит/с
- Гибкий набор клиентских скоростей
- Корпус 1U
В линейке также PL-2000ADS (200G, 2×100G мукспондер/ADM для коротких линий), PL-2000GM (200G для Metro и магистралей) и PL-2000FC (4×64G Fibre Channel поверх каналов OTU4). Подберём модель под задачу — пришлите запрос.
От 1 до 40 Гбит/с
Решения для сетей средней ёмкости
Экономичные платформы для энергетики, предприятий и городских колец, где не требуются сотни гигабит, но нужна прозрачная передача разнородных сервисов.
PL-1000TE
80 ГТранспондер 8×10G. Востребован в энергетике и на объектах с разнородными клиентскими сервисами.
- 8 каналов по 10 Гбит/с
- Смешанный набор сервисов и скоростей
- Шифрование Layer-1
PL-1000TN
60 ГТранспондер 6×10G для сервисов 8G и 10G с произвольным сочетанием протоколов.
- 6 каналов по 10 Гбит/с
- Поддержка 8G Fibre Channel
- Корпус 1U
PL-2000
20 ГМукспондер и ADM 2×10G с поддержкой OTN. Оптимален для кольцевых топологий и как шлюз в сети 10G и 100G.
- 2 канала по 10 Гбит/с, OTN
- Режим ввода-вывода (ADM)
- Корпус 1U
Инфраструктура линии
ROADM, усилители, мониторинг и пассивная оптика

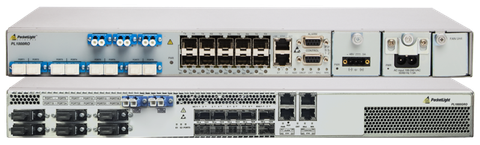

PL-1000RO / PL-1000GRO
ROADMПерестраиваемый оптический мультиплексор ввода-вывода: гибкая маршрутизация длин волн, до 32 портов. Управление кольцевыми и ячеистыми сетями без выезда на узлы.
- До 32 портов ввода-вывода
- Каналы разной ёмкости и режим Flex Grid
- Динамическая перестройка длин волн
PL-1000IL
EDFAЭрбиевые оптические усилители в трёх конфигурациях — входной, линейный и предусилитель. Подбираются под длину пролёта и затухание.
- Booster, inline и pre-amplifier в одном устройстве
- Встроенный перестраиваемый компенсатор дисперсии
- Мультиплексор/демультиплексор и оптический переключатель
PL-1000R
RamanРамановский усилитель для магистральных линий: улучшает соотношение сигнал/шум и увеличивает дальность передачи без промежуточных узлов.
- Пониженный коэффициент шума
- Рост OSNR на длинных пролётах
- Для высокоёмких линий DWDM
PL-1000D
OTDR + OSAДиагностика волокна без прерывания связи: рефлектометр находит повреждения и обрывы, анализатор спектра контролирует OSNR и заполнение спектра.
- Мониторинг в реальном времени
- Определение места повреждения волокна
- Анализ спектра и OSNR

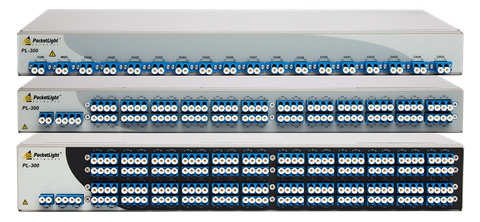

PL-300
Пассивный WDMПассивные оптические модули мультиплексирования и демультиплексирования до 96 каналов DWDM. Не требуют питания и обслуживания.
- Конфигурации на 16, 48 и 96 каналов
- Модули ввода-вывода (OADM), компенсация дисперсии
- Совместимы с оборудованием других производителей
Защита канала
Шифрование на первом уровне
Шифрование встроено в транспортное оборудование и работает на оптическом уровне: трафик защищён на всём протяжении линии, а задержка и накладные расходы остаются минимальными. Используется стандарт AES-256 в режиме GCM.
Поддерживается шифрование каналов DWDM 400G, 200G, 100G и 10G, сервисов LAN Ethernet, хранилищ SAN Fibre Channel и операторских услуг OTN OTUx.
Для российских заказчиков применение зарубежных средств шифрования требует отдельной проработки — обсуждаем это на этапе проектирования.
Документация
Технические описания и спецификации на конкретные модели предоставляем по запросу — в том числе на русском языке.
Запросить документациюНужна линия DWDM?
Опишите задачу: расстояние, требуемая ёмкость, типы клиентских сервисов. Предложим конфигурацию и посчитаем комплект.
